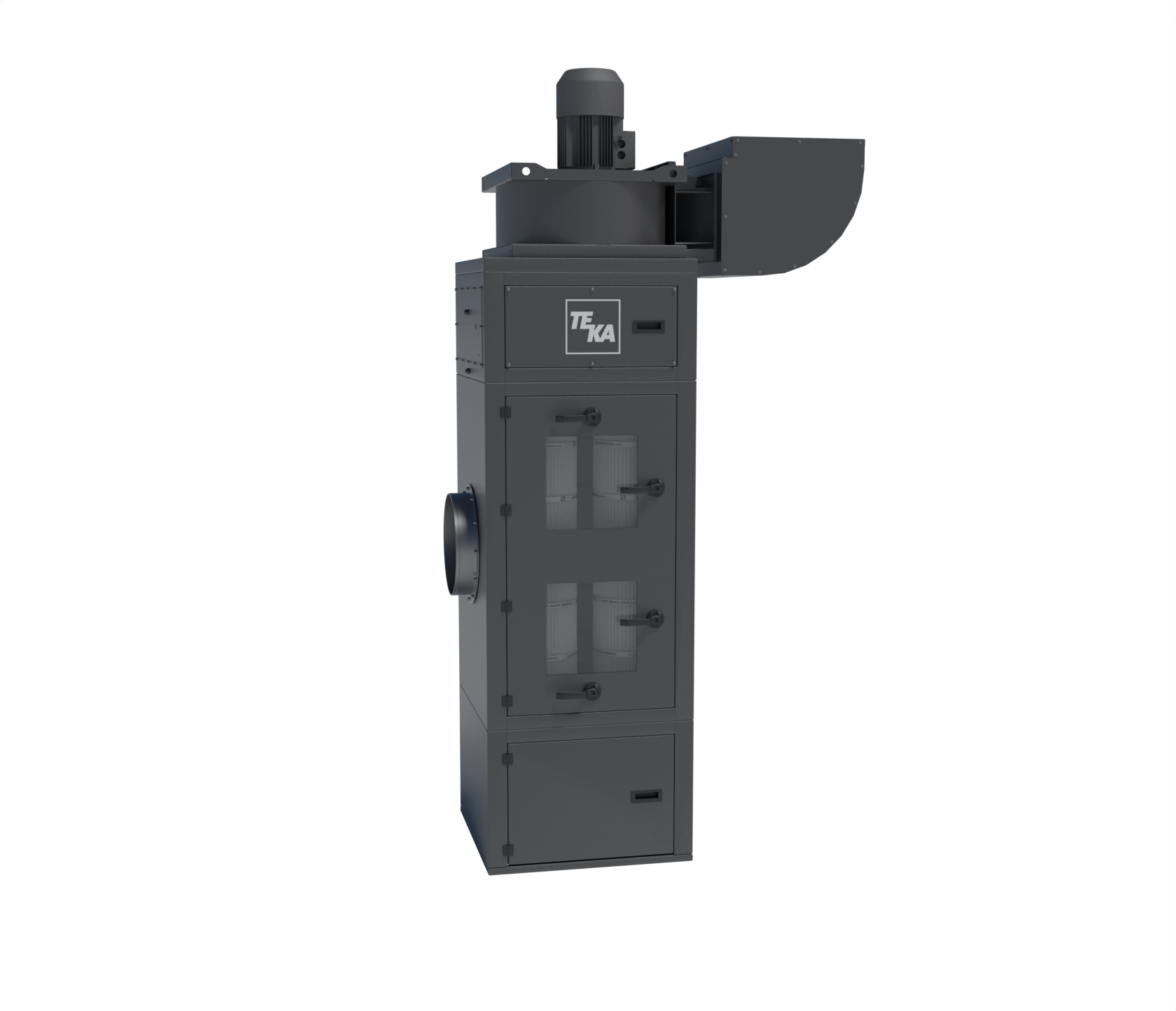

FilterCube 4H, 4,0 kW, 40 m²
Lieferzeit auf Anfrage
- IFA-zertifiziert W3
- Power-Sprüh-Abreinigung
- Bis zur größten Ventilatorleistung
FilterCube 4H, 4,0 kW, 40 m²
Der TEKA FilterCube 4H ist eine zentrale Filteranlage für die Schweißrauchabsaugung an mehreren Arbeitsplätzen gleichzeitig. Er ist nach DIN EN ISO 21904-1/-2 IFA-geprüft und erfüllt die Schweißrauchabscheideklasse W3. Die Baureihe 4H reicht bis zu den größten Ventilatorleistungen der FilterCube-Familie und lässt sich unter anderem mit Staubaustrag in Fass oder BigBag und für die Außenaufstellung ausrüsten.
Auf einen Blick
- IFA-geprüft W3: nach DIN EN ISO 21904-1/-2
- Power-Sprüh-System: vollautomatische Abreinigung über die Display-Steuerung
- Filterpatronen: vier hängende, großflächige Patronen
- Vorabscheidung: großflächiges Lochblech
Ihre Vorteile
- Für hochlegierte Stähle: Die W3-Prüfung gilt für Rauche aus schweißtechnischen Trenn- und Fügeverfahren an unlegierten und hochlegierten Chrom-Nickel-Stählen.
- Abreinigung nach Bedarf: Die Patronen werden verschmutzungsabhängig mit Druckluft abgereinigt, ohne verschleißende rotierende Düsen und mit niedrigem Abreinigungsdruck.
- Lange Standzeit: Die Filterpatronen sind ab Werk mit einem Filterhilfsmittel beschichtet. Ein großflächiges Lochblech dient als Vorabscheider und verteilt die Partikel auf die gesamte Filterfläche.
- Schwere Partikel direkt in den Behälter: Weil die Patronen hängend eingebaut sind und seitlich angeströmt werden, fallen schwere Partikel gleich in den Staubsammelbehälter.
- Gut zu warten: Wartungstüren machen alle Bedienbereiche zugänglich, die Patronen sind mit Spannbügeln befestigt und der Staubsammelbehälter hat Schnellspannverschlüsse.
Einsatzbereiche
Mehrere Handschweißplätze, Schweißroboter, Brennschneid- und Schleiftische sowie Absaugtische in der Metallverarbeitung, an unlegierten und hochlegierten Stählen. Die Anlage ist für trockene, öl- und fettfreie Rauche und Stäube ausgelegt, beim Schleifen nur für nicht explosive Werkstoffe.
Serienmäßige Ausstattung
Display-Steuerung mit vollautomatischer Abreinigung, vier Filterpatronen, integrierter Druckluftbehälter, Staubsammelbehälter mit Schnellspannverschlüssen und PE-Beutel, direkt angetriebener Ventilator mit Ventilatorsteuerung, Bogenschalldämpfer für den Luftaustritt nach oben und Wartungstüren. Die Anlage wird betriebsbereit geliefert, Elektro- und Druckluftanschluss stellt eine Fachkraft vor Ort her.
Optionen mit IFA-Zertifikat
Sicherheitseinrichtung mit Partikelsensor, Löscheinrichtung und Tür mit Sichtfenster, Dosiereinrichtung für Filterhilfsmittel, Funkenvorabscheider, Easy-Clean-Plus-Filterpatronen sowie Schalldämmgehäuse und Schalldämmkulisse für den Ventilator.
Weiteres Zubehör
Hepafilter- oder Aktivkohle-Ausbausatz als Endstufe, Frequenzumrichter mit Drucktransmitter und intelligenter Filtersteuerung, Master-Slave-Steuerung, Staubaustrag in Fass oder BigBag sowie eine Ausführung für die Außenaufstellung mit verzinktem Gehäuse und Ventilheizung, den Wetterschutz stellt der Betreiber.
Betriebsanleitung und IFA-Zertifikat finden Sie im Reiter Downloads. Weitere Anlagen zur Schweißrauchabsaugung stellt unsere Übersichtsseite vor. Versandkostenfrei in Deutschland.
Technische Daten
| zu filterndes Medium: | trockener, fettfreier bzw. ölfreier Staub / Rauch |
|---|---|
| max. Ventilatorleistung (m³/h): | 5.000 |
| Betriebspunkt: | 3.400 m³/h bei 2.900 Pa |
| Motorleistung (kW): | 4 |
| Anschlussspannung (V): | 400 |
| Netzfrequenz (Hz): | 50 |
| Stromaufnahme (A): | 8,5 |
| Stromart: | 3Ph+N+PE |
| Automatische Abreinigung: | Ja |
| Filtersteuerung: | Siemens (S7 + LOGO) |
| Motorsteuerung: | Motorschutzschalter |
| Aufbau der Motorsteuerung: | Separat inkl. Kabel |
| Ventilator: | direktgetrieben, wartungsarm |
| Ventilatoraufbau: | auf der Anlage |
| Vorfilter: | inkl. |
| Hauptfilter: | Filterpatrone |
| Patronenanzahl: | 4 à 10 |
| Hauptfilter Anzahl: | 4 |
| Hauptfilter Filterfläche (m²): | 10 |
| Abscheidegrad der Anlage (%): | > 99 |
| Ansaugstutzen (mm): | NW 280 - linke oder rechte Seite |
| Ausblas: | linke oder rechte Seite - mittels TEKA-Schalldämpfer (450 x 450 mm*) |
| Geräuschpegel (dB(A)): | 78 - gemäß DIN EN ISO 3744 |
| Abreinigungsdruck (bar): | 2-4 |
| erf. Kompressorleistung (l / min): | 75 |
| Staubbehältervolumen (l): | 50 |
| Breite (mm): | 800 |
| Tiefe (mm): | 800 |
| Höhe (mm): | 2.920 |
| Farbe: | RAL 7016 |
| Antriebsart: | direktgetriebener Ventilator, wartungsarm |
