CartMaster IFA montage mural
2 x tubulure d´aspiration diam. 150mm

EAN: 4251906207550

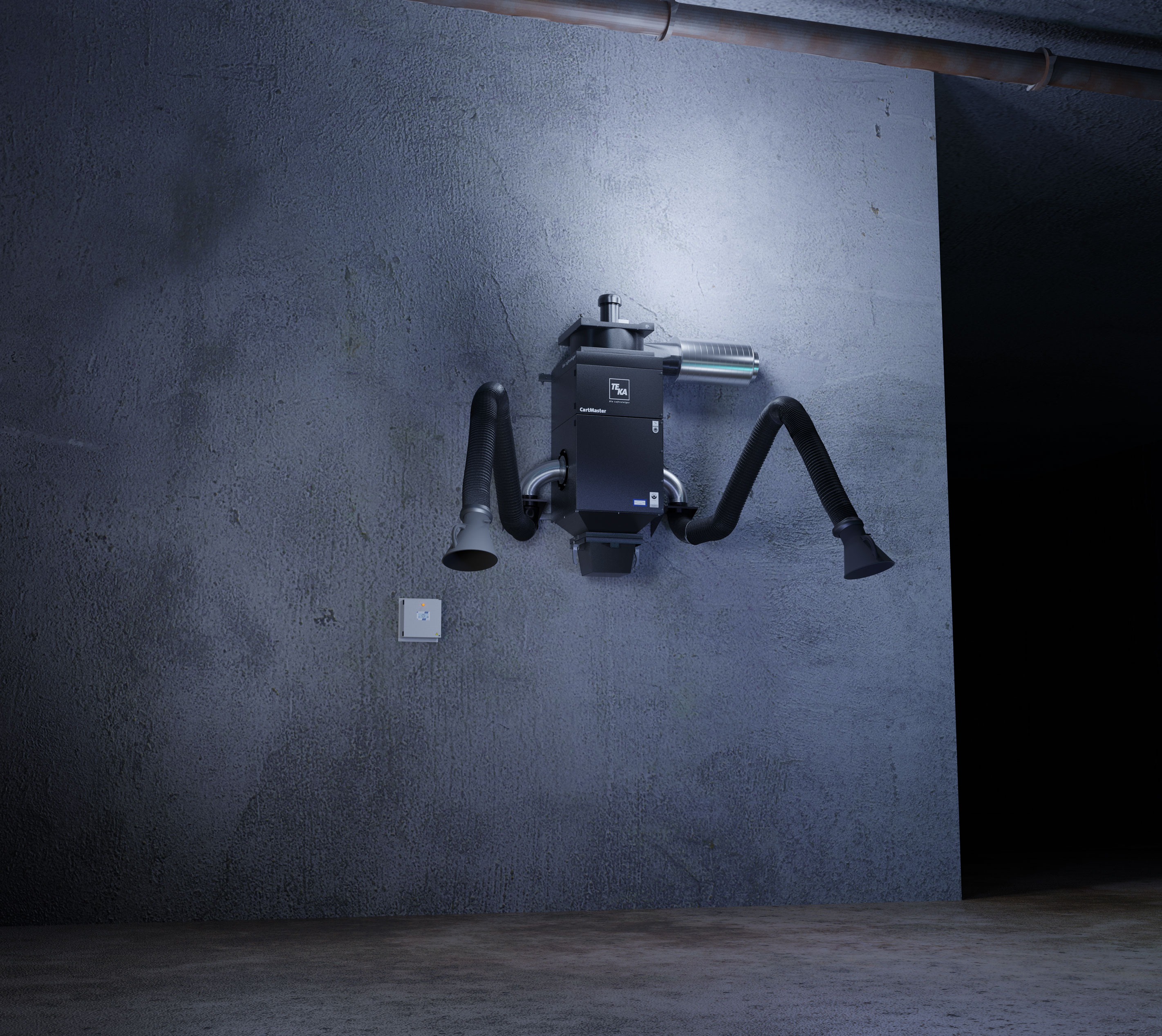

Le TEKA CartMaster IFA Wand est une installation de filtration à cartouches à montage mural pour deux postes de soudage maximum et pour le soudage prolongé avec un fort dégagement de fumées. Avec tous les bras et grues d'aspiration TEKA, il est testé IFA selon DIN EN ISO 21904-1/-2 et répond à la classe de séparation des fumées de soudage W3. Cette version dispose de deux manchons d'aspiration NW 150 pour deux bras d'aspiration.

En bref

  • Certifié IFA W3 : testé selon DIN EN ISO 21904-1/-2
  • Système Power Spray : décolmatage entièrement automatique des cartouches filtrantes
  • Préséparation : une tôle déflectrice en cuivre protège les cartouches filtrantes
  • Raccordement : deux manchons d'aspiration NW 150

Vos avantages

  • Pour les aciers fortement alliés : La certification W3 couvre les fumées issues des procédés de coupage et d'assemblage en technique de soudage sur aciers non alliés et fortement alliés au chrome-nickel.
  • Entretien réduit : Le décolmatage se déclenche selon l'encrassement, fonctionne avec une faible pression et sans buses rotatives sujettes à l'usure. Après l'arrêt du ventilateur, la commande nettoie encore une fois les cartouches.
  • Longue durée de vie : Les deux cartouches filtrantes de classe de poussière M sont revêtues d'un adjuvant de filtration, la poussière se dépose en surface et se décolmate facilement.
  • Élimination simple : Les particules décolmatées tombent dans un bac collecteur de poussières à fermetures rapides.
  • Fonctionnement protégé : La commande détecte un mauvais sens du champ tournant et arrête l'installation pour la protéger. Un silencieux sur le ventilateur réduit le bruit de fonctionnement.

Domaines d'application

Postes de soudage à fort dégagement de fumées et à longues durées de soudage, sur aciers non alliés et fortement alliés. L'installation filtre les fumées de soudage et les poussières sèches non explosives.

Équipement de série

Deux cartouches filtrantes, système Power Spray avec réservoir d'air comprimé, surveillance automatique des filtres, compteur d'heures de fonctionnement, bac collecteur avec sac PE, silencieux et console murale. Un raccordement à l'air comprimé est nécessaire pour le décolmatage. Les bras ou grues d'aspiration se choisissent séparément.

Options avec certificat IFA

Démarrage-arrêt automatique, kit d'éclairage, mise en marche et arrêt via la hotte d'aspiration et grille pare-étincelles pour la hotte d'aspiration.

La notice d'utilisation est disponible dans l'onglet Téléchargements. Notre page de synthèse présente d'autres installations d'aspiration des fumées de soudage.

Données techniques

Volumenstrom (m³/h): 3.500
Pression max. (Pa): 2.900
Puissance du moteur (kW): 2,2
Tension de ligne (V): 400
Fréquence d'alimentation (Hz): 50
Courant absorbé (A): 5,0
Automatische Abreinigung: Oui
Pré filtre des particules: Déflecteur
Hauptfilter: Cartouche filtrante
Degré de séparation (%): > 99
Niveau sonore (dB(A)): 72 - conformément à la norme DIN EN ISO 3744
Poids (kg): 165
Largeur (mm): 665
Profondeur (mm): 681
Hauteur (mm): 2.100
Farbe: RAL 7016

Pièces de rechange

Cartouche filtrante, surface 10 m²
Dimensions: 327 x 600mm, classe IFA M
La cartouche filtrante TEKA type Standard constitue l'équipement d'origine du CartMaster IFA et du StrongMaster IFA. Cette cartouche cylindrique en...

Votre prix après connexion
Noter
Sacs en PE pour collecteur poussières, kit de 10
pour FilterCube 4, CartMaster mural
Sachets de collection des poussières robustes d'une résistance à la traction d'env. 18 N/mm²- Résistance aux températures de: - 60 à 85 °C

Votre prix après connexion
Noter

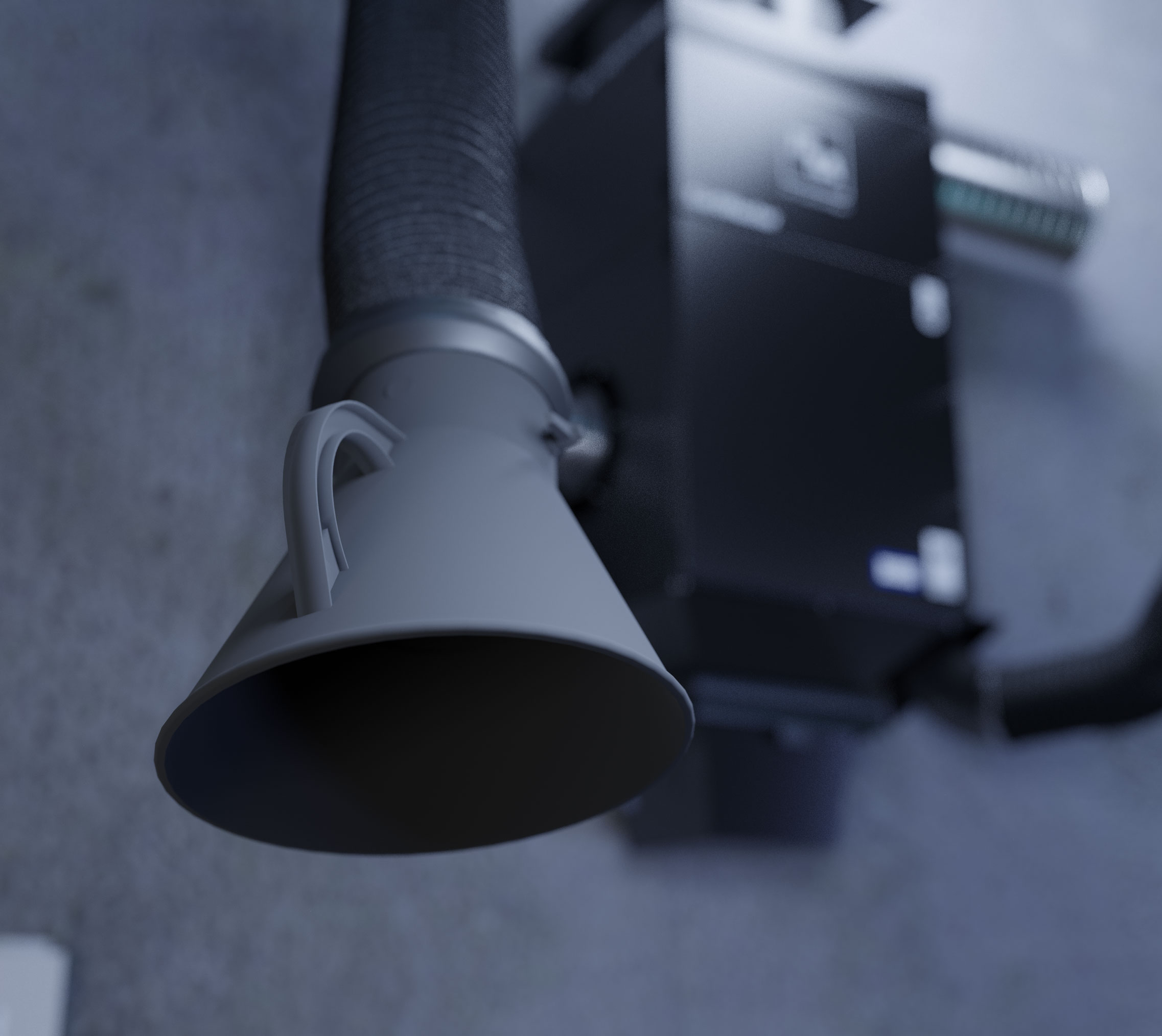

Hotte d'aspiration diam. 150 pour bras
d'aspiration, clapet inclus
La hotte d’aspiration pour bras d’aspiration NW 150 assure une capture efficace et sécurisée des fumées, poussières et particules directement à la...

Votre prix après connexion
Noter

Accessoires

Hotte métallique d'aspiration, diam. 150
avec clapet, montage aux bras d'aspiration
Pour montage additionnel sur bras et tuyaux d'aspiration diam.150

Votre prix après connexion
Noter
Interrupteur marche-arrêt sur hotte d´aspiration
préinstallé, pour bras d´aspiration
Avec l'interrupteur marche-arrêt TEKA sur la hotte d'aspiration, vous mettez l'installation en marche et à l'arrêt directement depuis la hotte du b...

Votre prix après connexion
Noter
Kit d'éclairage pour 1 bras en combinaison
avec unité mobile ou stationnaire
Le kit d'éclairage TEKA intègre une lampe LED avec combinaison d'interrupteurs directement dans la hotte du bras d'aspiration. Le point de soudage...

Votre prix après connexion
Noter
Kit d'éclairage
pour 2 bras, en combinaison
Le kit d'éclairage TEKA intègre une lampe LED avec combinaison d'interrupteurs directement dans les hottes de deux bras d'aspiration. Le point de s...

Votre prix après connexion
Noter
Bras d'aspiration - Version tuyau souple
Longueur 4 m, articulations intérieures, diam. 150
Le bras d'aspiration TEKA version tuyau souple capte les fumées de soudage directement là où elles se forment et les conduit vers le ventilateur ou...

Votre prix après connexion
Noter
Cartouche filtrante, type Easy-Clean-Plus
dim. 327 x 600 mm, surface 12,5 m²
La cartouche filtrante TEKA type easy clean plus à grande surface filtrante constitue l'équipement optionnel du CartMaster IFA, du StrongMaster IFA...

Votre prix après connexion
Noter
plaque de buse pour hotte d'aspiration, diam. 150
côté 300 x 360 mm, PVC, noir
La plaque de buse TEKA en PVC noir se fixe sur la hotte d'aspiration en plastique des bras d'aspiration TEKA. Elle existe en version rectangulaire...

Votre prix après connexion
Noter
Adaptateur pour hotte d'aspiration diam. 150
ronde 400 mm, PVC, noir
La plaque de buse TEKA en PVC noir se fixe sur la hotte d'aspiration en plastique des bras d'aspiration TEKA. Elle existe en version rectangulaire...

Votre prix après connexion
Noter
Grille de protection (à mailles serrés) pour
montage en hotte d'aspiration diam. 150/200 mm
Grille de protection ronde/à mailles fines pour hottes aspirantesPour éviter que les systèmes d'aspiration ne prennent feu en raison d'étincelles v...

Votre prix après connexion
Noter
Couplage Master-Slave
400V / 16A
Description : La commande « maître-esclave » est souvent utilisée pour les systèmes d'aspiration TEKA avec des appareils de soudage. La commande...

Votre prix après connexion
Noter
Couplage Master-Slave
400V / 32A
Description : La commande « maître-esclave » est souvent utilisée pour les systèmes d'aspiration TEKA avec des appareils de soudage. La commande...

Votre prix après connexion
Noter
Couplage Master-Slave
230V / 16A
Description : La commande « maître-esclave » est souvent utilisée pour les systèmes d'aspiration TEKA avec des appareils de soudage. La commande...

Votre prix après connexion
Noter
Couplage Master-Slave pour clapet/vanne d´arrêt
24V DC/ 230V AC
incl. 5m de câble de raccordement par commande et vanne d'arrêt motorisée

Votre prix après connexion
Noter
Adjuvant de filtration NANNOX P50
pour cartouches filtrantes, 100 g (en seau)
L'adjuvant de filtration TEKA NANNOX P50 sert à enduire les cartouches filtrantes. L'enduction des cartouches filtrantes avec l'adjuvant augmente n...

Votre prix après connexion
Noter
